纤维增强MC尼龙管

纤维增强MC尼龙管:  用于各种气体、液体和浆料中、高压输送。

一、产品规格

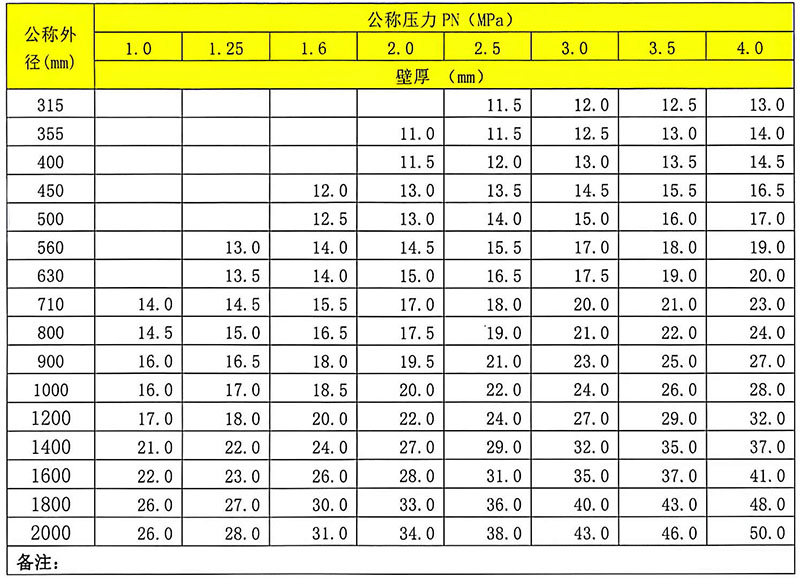

纤维增强MC尼龙管外径、公称压力与承压壁厚

二、温度折减系数

对于改性MC尼龙压力管和承压内衬管，最大设计压力(Pmax)按公式(1)计算:
Pmax = PN x f....(1)
式中:
f——温度折减系数
在20°C以上温度连续使用时，温度折减系数如下表所示。

三、壁厚腐蚀裕量

管道输送气体、液体等介质，介质腐蚀管壁，因此需留有腐蚀裕量。改性MC尼龙压力管和承压内衬管管壁腐蚀量达到腐蚀裕量，管道需停止使用。
根据管道输送介质情况，改性MC尼龙压力管和承压内衬管壁厚腐蚀裕量按表6设定，可根据客户管道使用寿命要求予以增减。

四、壁厚磨损裕量

管道输送浆料，浆料磨损管壁，因此需留有磨损裕量。改性MC尼龙压力管和承压内衬管管壁磨损量达到磨损裕量，管道需停止使用。
根据管道输送介质情况，改性MC尼龙压力管和承压内衬管磨损裕量按下表设定，可根据客户管道使用寿命要求予以增减。

五、管材连接

改性MC尼龙内衬管采用热熔连接。
改性MC尼龙压力管、纤维增强MC尼龙管采用如下几种方式连接:

1)热熔连接(图1、图2);  2)活套法兰连接(图3);  3)刚性管卡连接(图4);  4)环型柔性管卡连接(图5);  5)肩型柔性管卡连接(图6);  6)沟槽管卡连接(图7)。
具体连接方式根据需方使用要求由供需双方协商确定。

除热熔连接外，其它方式连接件均由金属连接件和改性MC尼龙连接件组合而成。其中:金属连接件的材质为铸钢、球铁和不锈钢，根据需方使用要求由供需双方协商确定。
生产时，管材一端改性MC尼龙连接件与管材同步成型，另一端改性MC尼龙连接件套粘在管材上（图8）。

六、管材长度

热熔连接的改性MC尼龙压力管、内衬管长度一般为6m、9m，也可以根据用户要求由供需双方协商确定。
纤维增强MC尼龙管、其它连接方式的改性MC尼龙压力管长度为6m(或9m)另加连接件长度。不同直径管材连接件长度如下表所示。
